Dữ liệu hiệu suất

• Đường kính danh nghĩa: DN50 ~ DN1500
• Đánh giá áp suất: PN16
• Lớp rò rỉ: Lớp V
• Phương tiện áp dụng: Đối với ống bọc cao su tiêu chuẩn: bùn khoáng, bùn, bột giấy, v.v. Đối với các ống bọc cao su tùy chọn khác: Phương tiện áp dụng khác nhau tùy thuộc vào lớp đệm kín và khả năng tương thích nhiệt độ cũng khác nhau tương ứng.
• Phạm vi nhiệt độ: Đối với ống bọc cao su tiêu chuẩn: ≤ 80°C. Đối với ống bọc cao su tùy chọn khác: Lên tới 160°C.
• Đặc điểm dòng chảy: Dòng chảy đầy đủ, không bị cản trở

Phương thức kết nối và kích hoạt

• Kiểu kết nối: wafer, mặt bích, áp suất cao , vấu , Có ren , hàn , Kẹp

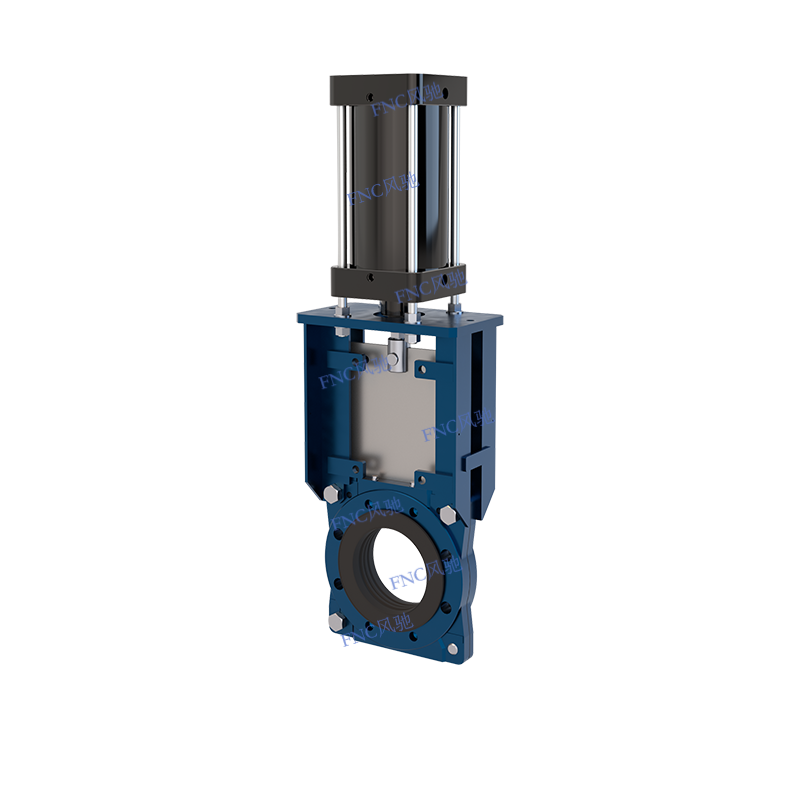

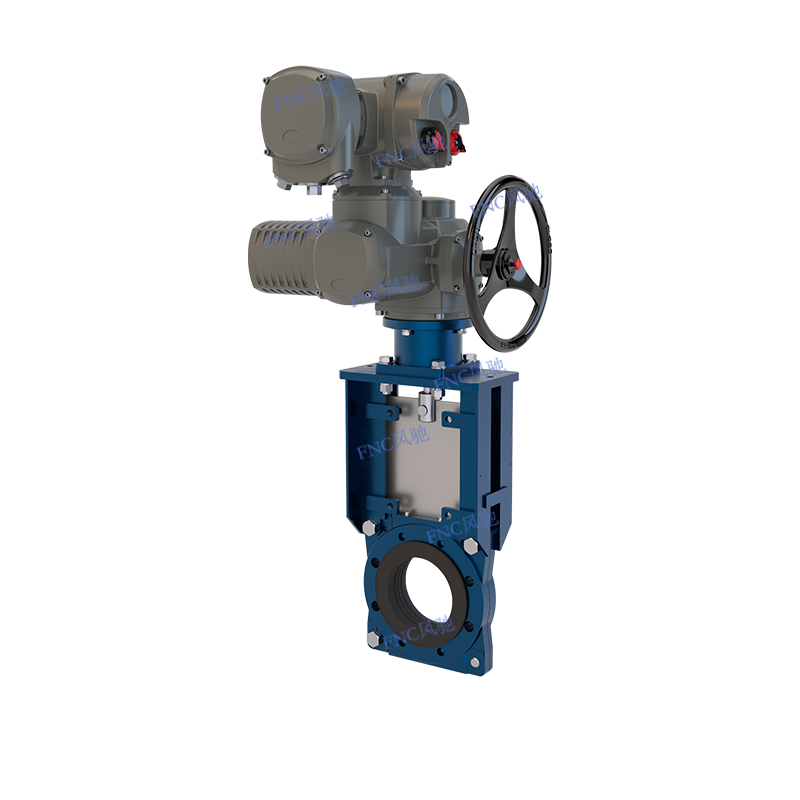

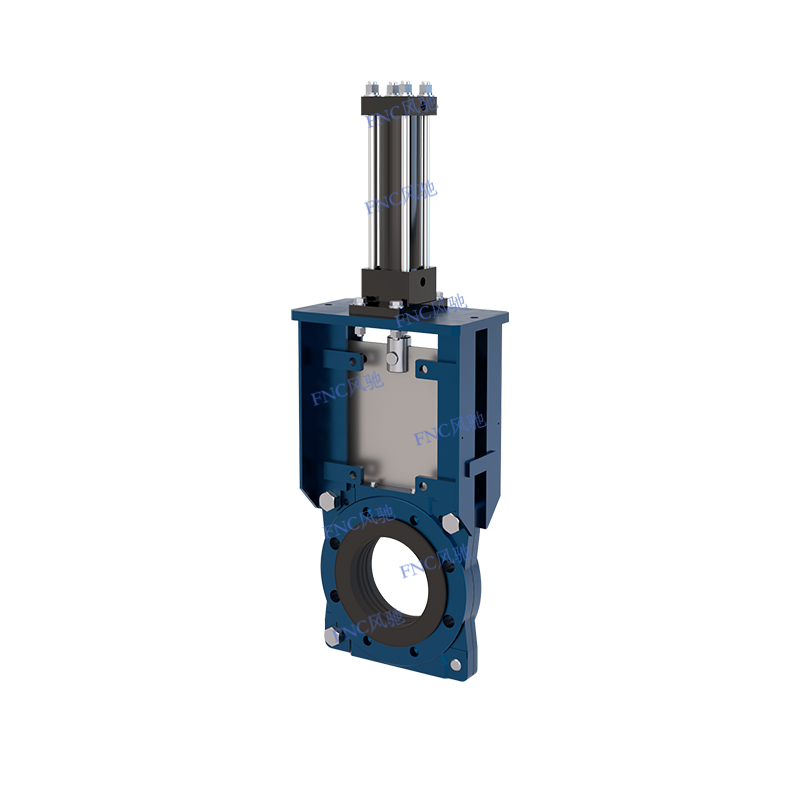

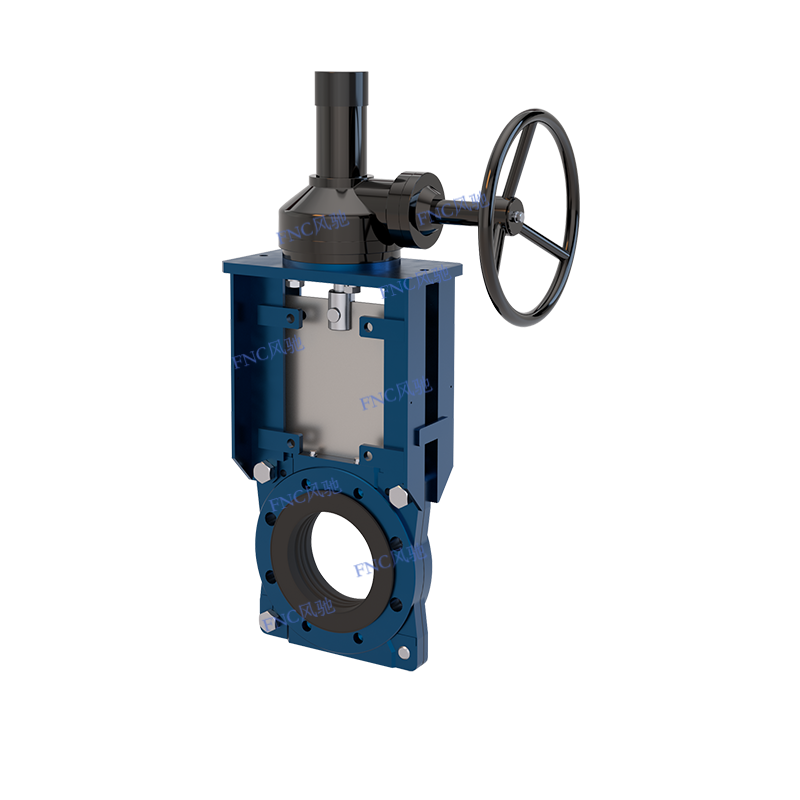

• Phương pháp truyền động: Thủ công (Tay quay / Bánh giun), Loại bật tắt bằng khí nén (Tác dụng đơn/Tác động kép), Loại điều chế khí nén, Điện ( Loại bật tắt / Loại điều chế / Chống cháy nổ) , Truyền động thủy lực, Truyền động kết hợp( Hướng dẫn sử dụng khí nén / Hướng dẫn sử dụng điện)

Các tình huống áp dụng: Khai thác mỏ, công nghiệp phốt pho, nhà máy điện, công nghiệp thép và kim loại khác, công nghiệp giấy và bột giấy, nhà máy hóa chất, công nghiệp alumina, nhà máy xi măng, v.v.

Tùy chỉnh có sẵn dựa trên yêu cầu.

Tính năng sản phẩm

• Niêm phong kín bong bóng 100% đảm bảo rò rỉ bằng không tuyệt đối ở phía hạ lưu;
• Thiết kế hai chỗ ngồi cho phép dòng chảy hai chiều và tắt van;
• Dòng chảy không bị cản trở giúp loại bỏ nhiễu loạn và giảm tổn thất áp suất khi chất lỏng đi qua van;
• Không có khoang ngồi, giúp ngăn ngừa sự tích tụ của các hạt rắn và đảm bảo đóng cửa van một cách đáng tin cậy;
• Phốt thứ cấp có tính năng tự điều chỉnh động;
• Không cần đóng gói cổng hoặc thân, loại bỏ rò rỉ đóng gói và công việc bảo trì;
• Hệ thống bôi trơn lâu dài và bền bỉ;
• Không có thành phần kim loại nào tiếp xúc trực tiếp với bùn;
• Thiết kế giá đỡ linh hoạt: đai ốc gốc có thể được tháo rời từ trên xuống và thay thế tại chỗ để truyền động xi lanh hoặc truyền động bánh răng côn mà không cần hàn;
• Giá đỡ định vị đóng/mở là tiêu chuẩn cho kích thước DN400 trở xuống và có thể chọn các chốt định vị cố định do nhà máy cung cấp hoặc do người dùng chuẩn bị.

Đặc điểm thiết kế

• Thiết kế giá đỡ hạng nặng sử dụng đai ốc có thể tháo rời phía trên, tạo điều kiện thuận lợi cho việc lắp đặt bánh răng côn hoặc bộ truyền động khí nén mà không cần hàn;
• Giá đỡ định vị đóng/mở là tiêu chuẩn (đối với kích thước DN400 trở xuống);
• Ở vị trí mở, cổng inox có thể được rút hoàn toàn khỏi bùn, cho phép kiểm tra hoặc thay thế cổng mà không cần tháo rời van;
• Cổng inox 316 là cấu hình tiêu chuẩn;
• Phốt thứ cấp tự động điều chỉnh duy trì khả năng bôi trơn;
• Ống lót kín đàn hồi FENGCHI có thể thay thế tại chỗ để lắp đặt dễ dàng;
• Dòng chảy không bị cản trở, không có tiếp xúc kim loại với kim loại, không có khối dẫn hướng hoặc rãnh hình nêm;
• Thiết kế ống lót kín kép giúp ngắt kiểu "tấm mù" khi đóng van; các ống lót bịt kín vừa khít để cách ly áp suất trung bình, loại bỏ sự cần thiết của các miếng đệm mặt bích;
• Tiêu chuẩn khoan mặt bích thân van một mảnh là PN10, với tùy chọn khoan PN16/ANSI B16.5/150;
• Hành trình có thể điều khiển được của khu vực xả nước ngăn không cho cổng cắm quá sâu vào ống lót bịt kín ở vị trí đóng, làm giảm ứng suất lên ống lót bịt kín và khả năng rách ống lót; tất cả các bu lông đều được trang bị vòng đệm khóa bên dưới.

Vật liệu

• Vật liệu thân van: Sắt dễ uốn, SS304 hoặc loại khác
• Vật liệu ống lót: NR, EPDM, NBR, v.v.
• Vật liệu thân van: SS304
• Chất liệu cổng: SS304, 316, 2205, 2507
• Chất liệu dây buộc: SS201, 304, 316
• Chất liệu con dấu thứ cấp: EPDM

Tùy chỉnh có sẵn dựa trên yêu cầu.

Bảng lựa chọn loại kết nối van cổng dao bùn（ Chỉ để tham khảo)

Bảng lựa chọn phương pháp kích hoạt van cổng dao bùn （ Chỉ để tham khảo)
